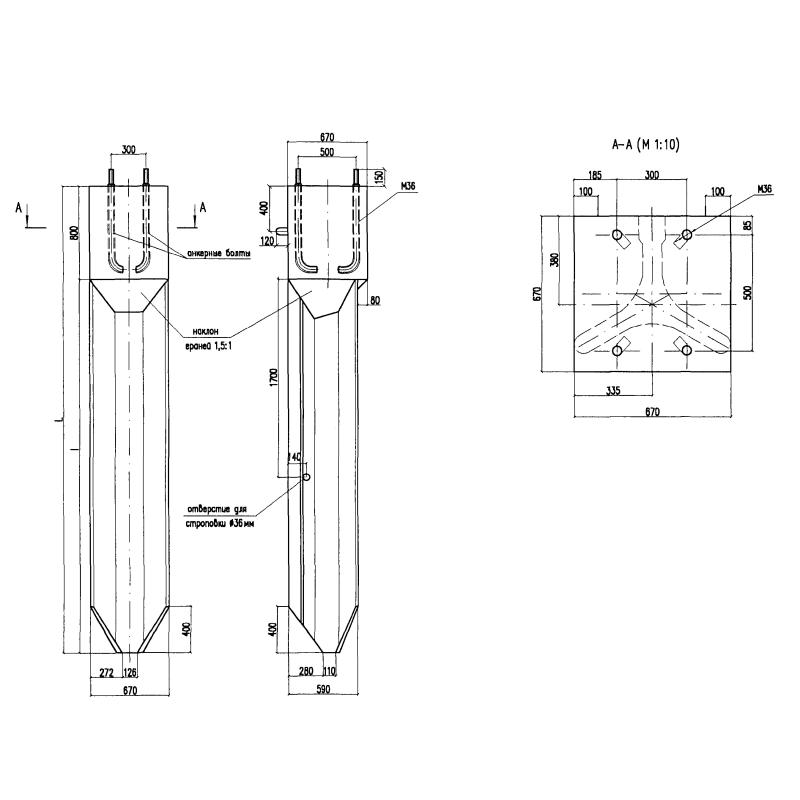

Трехлучевой анкер ТСА 5,0-3 Эм — это специализированный железобетонный фундамент для монтажа опор контактной сети на железных дорогах. Его уникальная конструкция с тремя расходящимися лучами и заостренным концом обеспечивает максимальное сцепление с грунтом, создавая незыблемую основу под динамическими нагрузками от проходящих составов.
Ключевые технические параметры изделия: общая длина составляет 5000 мм, а расчетный момент несущей способности — 98 кНм. Для производства используется тяжелый бетон класса В30 (М400) объемом 0,83 м³, что придает блоку массу 2070 кг. Маркировка «Эм» указывает на важнейшие эксплуатационные свойства: устойчивость к электрохимической коррозии («Э») и повышенную морозостойкость («м»), допускающую работу в условиях ниже -40°C.
Армирование выполнено пространственными каркасами из стали класса А-300, а для суровых климатических зон применяется арматура марки 35ГС. На оголовке размером 670х670 мм смонтированы изолированные закладные детали для крепления металлической опоры. Данный анкер предназначен для ответственных участков — станционных горловин и сложных развязок — и устанавливается методом вибропогружения, гарантируя долговечность и надежность всей конструкции.
