ТСА 4,5-3 Эм

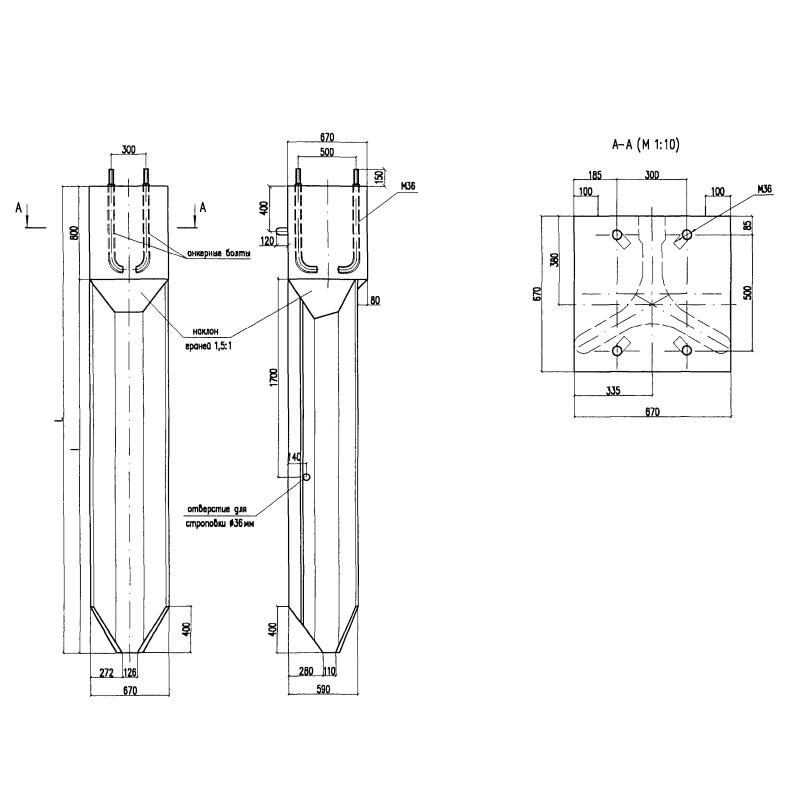

Железобетонный анкер ТСА 4,5-3 Эм — это специализированное основание для монтажа конических опор контактной сети на железных дорогах. Его ключевая задача — обеспечить незыблемую устойчивость энергоопор в любых, даже самых сложных грунтах, на протяжении десятилетий. Уникальная трехлучевая конструкция с диагональными связями эффективно гасит как сдвигающие, так и опрокидывающие нагрузки, создавая непревзойденно надежный фундаментный узел.

Конструктивные и технические особенности:

Изделие изготавливается из тяжелого бетона класса В30 с низкой водопроницаемостью, куда вводятся специальные химические добавки для максимальной долговечности. Арматурный каркас выполнен из стали А-300 (для холодных регионов — 35ГС). Конструкция оснащена четырьмя закладными элементами с изоляцией и монтажными петлями для удобства установки.

Ключевые параметры:
* Габаритная длина: 4500 мм — оптимальная глубина для гарантированной устойчивости.
* Расчетная нагрузка (несущая способность): 98 кН·м, что соответствует 3-й группе нагрузок и подтверждает высокий запас прочности.
* Масса: 1950 кг.
* Объем бетона: 0,78 м³ на одно изделие.
* Коррозионная стойкость: Индекс «Э» означает специальную защиту от электрохимической коррозии, что жизненно необходимо для подземных частей конструкции.
* Морозостойкость: Маркировка «м» указывает на возможность эксплуатации в условиях сурового климата с температурами ниже -40°C.

Монтаж анкера осуществляется методом вибропогружения, что значительно сокращает объем земляных работ и позволяет проводить установку в плотных и обводненных грунтах без потери качества фиксации. ТСА 4,5-3 Эм — это современное, технологичное решение для обеспечения стабильного и бесперебойного энергоснабжения железнодорожного транспорта.
