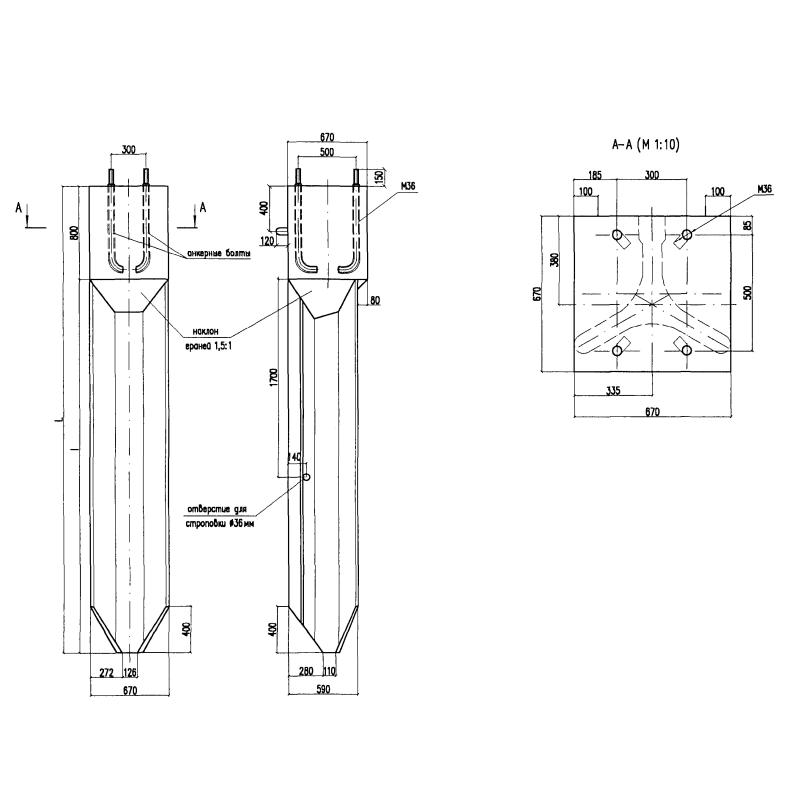

Трехлучевой железобетонный анкер ТСА 4,0-3 Эм — это специализированное фундаментное основание для монтажа опор контактной сети в условиях повышенных нагрузок. Его конструктивная особенность — три расходящихся луча — создает максимальное сопротивление сдвигу и опрокидыванию, что критически важно для стабильности на напряженных участках: в горловинах станций, на развязках и магистралях с высокой интенсивностью движения.
Изделие длиной 4000 мм производится из тяжелого бетона класса В30 (М400), что обеспечивает высокую несущую способность. Расчетный момент достигает 98 кН·м. Массивность анкера (1830 кг) и значительный объем бетона (0,73 м³) гарантируют устойчивость даже при сильных динамических воздействиях. В производстве используется бетон с маркой по коррозионной стойкости «Эм», что в сочетании с арматурным каркасом обеспечивает долговечность в химически агрессивных грунтах и при температурах до -40°С.
Монтаж выполняется методом вибропогружения. Оголовок анкера размером 670х670 мм представляет собой готовую, точную площадку для установки конической стойки, которая затем фиксируется раствором. Результат — монолитная, неразрывная связь с грунтом, создающая надежную основу для контактной сети на долгие годы эксплуатации.
